一文读懂改性聚苯醚（PPO）

发布时间： 2023-07-18 浏览： 13628 咨询热线： 400-998-3328

改性聚苯醚

Modified Polyphenelene Oxide/modified

Polyphenylene Ether

缩写：MPPO/MPPE

❐简介

聚苯醚（PPO）是世界五大通用工程塑料之一，它的相对密度仅1.06力学强度高、尺寸稳定性和耐热性好；吸水率小、耐水性优良、电性能好、有自熄能力；

缺点：熔融流动性差，不易成型。需掺混聚合物改性，来改善成型加工性能。它被广泛应用于智能制造、印制电路、航空、电子电气、和军工等领域，这主要归功于其独特的结构所带来的优异性能，因此也得到了迅速的发展。目前市场上流通的商品主要为改性聚苯醚（MPPO）或（MPPE）。

❐发展历程

聚苯醚是1957年由美国通用（GE）公司的A.S.Hay采用氧化偶联法获得的一种高相对分子质量聚合物，1961年C.C.Price又以铁氰化钾为催化剂，使2，6位取代的对卤苯醚和铁氰化钾反应制得同样的高聚物。在纽约州的Selkirk建立了世界上第一生产聚苯醚的工厂。

1965年该公司以注册商标为PPO的商品名称投入市场，其后在联邦德国、日本及我国也相继进行了研究开发和生产。日本为了区别于美国的(PPO)改成PPE

结构与性能

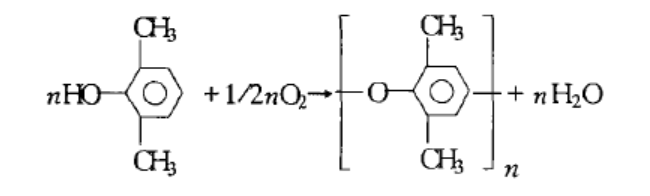

图1.PPO结构式

性能

优良的电气特性

MPPO树脂分子结构中无强极性基团，电性能稳定，可在广泛的温度及频率范围内保持良好的电性能。其介电常数（2.5-2.7）和介电损耗正切（0.4×10-3）是工程塑料中最小的。

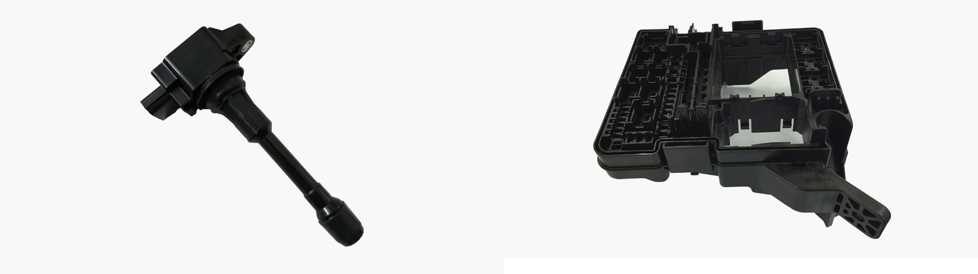

且几乎不受温度、温度及频率数的影响。其体积电阻率（高达1017）是工程塑料中最高的。MPPO优异的电性能，广泛用于生产电器产品，特别是需要耐高压的部件。

吸水率低、耐热水性好、不易加热分解是工程塑料中吸水率最低的塑料，约0.06%。

MPPO为非结晶性材料，玻璃化温度高，在通常使用温度范围内，分子运动小，主链中无大的极性基团，偶极矩不发生分极，耐水性非常好。在热水中长时间浸泡，其物理性能仍很少下降。

具有较高的耐热性

与聚碳酸酯PC相当聚苯醚具有较高的耐热性，玻璃化温度高达215℃，熔点为268℃，改性聚苯醚的热性能略低于未改性聚苯醛，基本上与聚碳酸醋（PC）相当，且在高温下耐蠕变性是所有热塑性工程塑料中最优的。MPPO商品因品牌不同其热变形温度由90-200℃不等。MPPO中的PPO含量对其热性能有显著的影响，随PPO

含量的增加，其热变形温度即升高，反之则降低，玻璃化温度及软化点温度的变化也是如此。

良好尺寸稳定性

改性聚苯醚为非结晶热塑性塑料，与聚甲醛（POM）聚酰胺（PA)等结晶性热塑性塑料相比，其成型收缩率要小得多

几乎不发生由于结晶取向引起的应变、翘曲、以及由于成型后的再结晶所引起的尺寸变化。收缩率通常在0.4-0.7%之间，玻纤增加20%以上时，可以捋收缩率降至0.15-0.25%

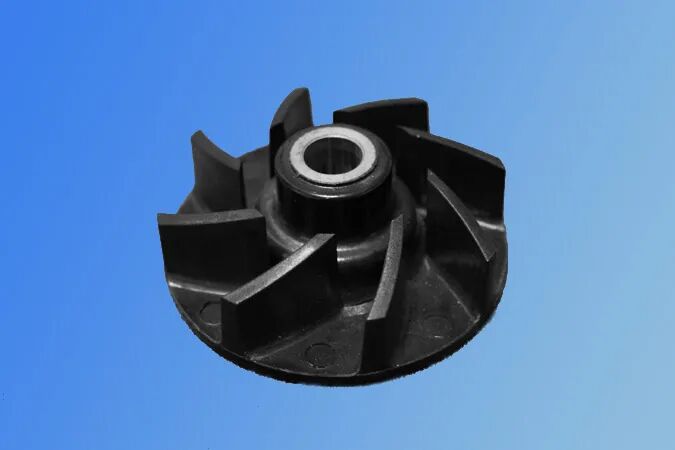

MPPO优异的尺寸稳定性可用来成形具有高精密度要求的产品。

良好的阻燃性能

制造阻燃级MPPO时，不需要添加含卤素的阻燃剂，加入含磷类的阻燃剂即可达到UL94阻燃级，减少对环境的污染。最薄0.7mm厚度就可达V-0。

良好的力学性能

与聚碳酸酯”PC”接近，温度和温度不影响其机械性能

MPPO的力学性能与PC较为接近，拉伸强度、弯曲强度和冲击强度较高，刚性大，耐蠕变性优良，在较宽的温度范围内均能保持较高的强度，温度对冲击的性能影响较小。

应用温度广阔或型后的制品应用温度非常厂阔在-40-130℃之间。
